今回は、2023年05月24日公開の【特集】『スクリーン＆テント』のスクリーンに特化し、ご説明致します。







スクリーンとは？

工事現場やイベント会場で、トイレの男女間の仕切りや、目隠しの事を指します。



1,　工事現場では、近隣住民への配慮として、トイレを隠すよう周囲に取り付けます。



2,　イベント会場などでは、スクリーンをする事で、人の流れを作り混雑を防ぎ、且つ使用者のプライバシーも守ります。

　　特に、男女間のトイレの仕切に最適です。







～・スクリーンの種類・～



A,　　3方スクリーン(生地色/ブルー)トイレ本体に取付/入口を除く3方を覆います

　　　　商品寸法(横幕/W1600㎜×H2300㎜)



～・取付状況写真・～　例)ロイヤルトイレシリーズ





A,-1　　ロイヤルトイレシリーズ(水洗式及び軽水洗式：トイレ本体寸法/W870㎜×D1100㎜×H2594㎜)



　　　　　水洗式取付寸法/W960㎜×D1620㎜×H2594㎜

　　　　　　　　　　内訳/W870㎜(+45㎜×2)×1100㎜(+520㎜)×H2594㎜(屋根より-70㎜)



　　　　軽水洗式取付寸法/W960㎜×Ⅾ1620㎜×H2594㎜

　　　　　　　　　　内訳/W870㎜(+45㎜×2)×1100㎜(+520㎜)×H2594㎜(屋根より-70㎜)





A,-2　　フォルテトイレシリーズ(水洗式：トイレ本体寸法/W865㎜×D1125㎜×H2423㎜)

　　　　　　　　　　　　　　　(軽水洗式：トイレ本体寸法/W865㎜×D1550㎜×H2533㎜)



　　　　　水洗式取付寸法/W965㎜×Ⅾ1620㎜×H2553㎜

　　　　　　　　　　内訳/W865㎜(+50㎜×2)×1125㎜(+495㎜)×H2423㎜(+130㎜)



　　　　軽水洗式取付寸法/W965㎜×Ⅾ1620㎜×H2663㎜

　　　　　　　　　　内訳/W865㎜(+50㎜×2)×1125㎜(+495㎜)×H2533㎜(+130㎜)







B,　　　シルバータイプスクリーン(生地色/シルバー)

　　　　　トイレ側面や前面に取付(上部より控え棒・足元はウエイトもしくは杭打ち)

　　　　　商品寸法/W900㎜/1500㎜/1800㎜×H1800㎜(+200㎜の差込み部)の3タイプのスクリーン･控え棒･ウエイトで、

　　　　　様々なレイアウトが可能。





～・取付状況写真・～　例)エコットトイレシリーズ・フォルテトイレシリーズ



左から、1/正面I字(1800㎜)・2/L字(袖1500㎜＆正面1800㎜)

　　　・3/後方覆い(1800㎜等使用し現場合わせ)各種レイアウトに対応可能

1 2 3



～上記取付詳細～



B,‐1　正面のみ目隠し(I字)→トイレ正面W1800を取付

　　　　　　　　　　　　　　　(固定方法/トイレ上部両袖より控え棒2本使用し固定・足元はウエイト)　

B,-2　正面及び側面目隠し(L字)→トイレ側面W1500㎜、正面W1800㎜を取付

　　　　　　　　　　　　　　　　　(固定方法/トイレ上部より控え棒1本使用し固定・足元はウエイト)

B,-3　その他にもトイレ後方を目隠しなど、様々なレイアウトに対応可能

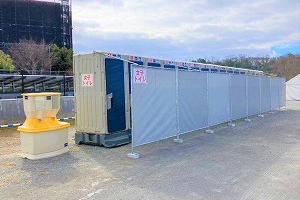

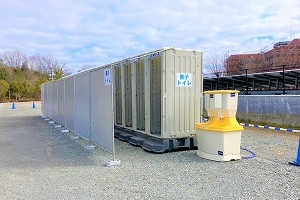

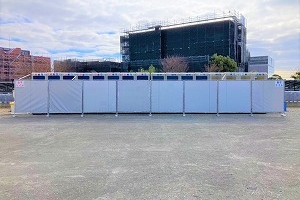

T字(男女間W1500㎜×1枚・前面W1800㎜×8枚)　某イベント設置







C,　　　ルーバーフェンス(素材色/グリーン)

　　　　　商品寸法/W900㎜×H≒2150～2500㎜のスクリーン･控え棒･ウエイトかジャッキベース。

　　　　　トイレ側面や前面に取付(上部より控え棒・足元はウエイト(注水/20㎏)もしくは杭打ち)

　　　　　T字･L字･I字など、様々なレイアウトが可能。





～・取付状況写真・～　例)フォルテトイレシリーズ・エコットトイレシリーズ・快適トイレなど

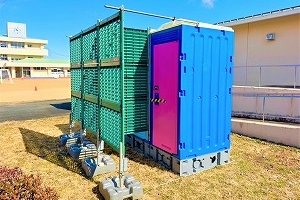

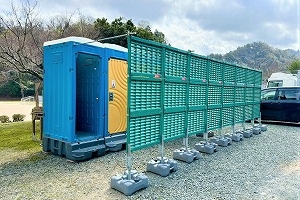

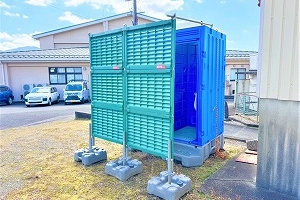

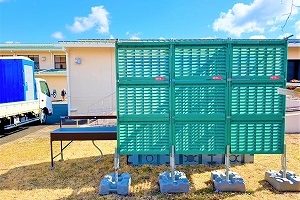

L字⇨袖1スパン/前面2スパン　(左/フォルテトイレに取付・右/エコットトイレに取付)

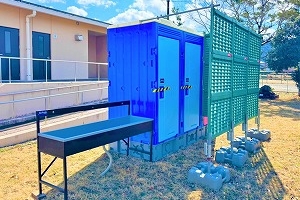

　T字(男女間1スパン・男性用2スパン・女性用1スパン)

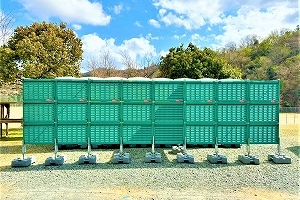

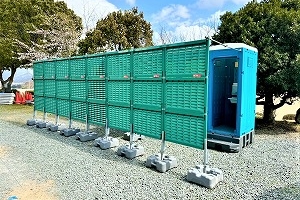

　T字(男女間2スパン・前面8スパン)　某イベント設置
